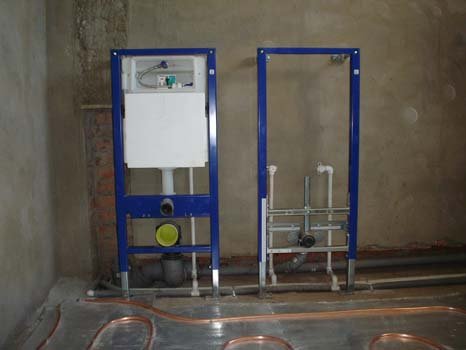

Верхняя точка канализационного стояка с вакуумным клапаном (слева внизу) |
|
|
Если в Вашем загородном доме один или два канализационых стояка, то
вывести на крышу фановые трубы не представляет сложности. А если в
доме три, четыре и более стояков, то большое количество вертикально
стоящих фановых труб начинает заметно портить дизайн мансардного этажа.
В наше время создано недорогое и эффективное
устройство, позволяющее обойтись всего одной фановой трубой на весь
загородный дом: один из канализационных стояков оснащается фановой
трубой, на все же остальные устанавливаются так называемые вакуумные
клапаны. Они состоят из герметичного резинового уплотнения и очень
слабой пружины. Как только внутри клапана создается разрежение от
падающих по стояку фекалий, клапан открывается и засасывает внутрь
себя воздух из помещения. Как только фекалии перестают падать, давление
в стояке выравнивается, и пружинка надежно запирает клапан, не позволяя
дурным запахам выходить из стояка.
На приведенной фотографии вакуумный клапан
диаметром 110 мм частично скрыт левой опорой инсталляции унитаза (левый
нижний угол снимка). |
