| Трехуровневый загородный дом для постоянного проживания. Узел ввода в дом сырой воды |
|
|

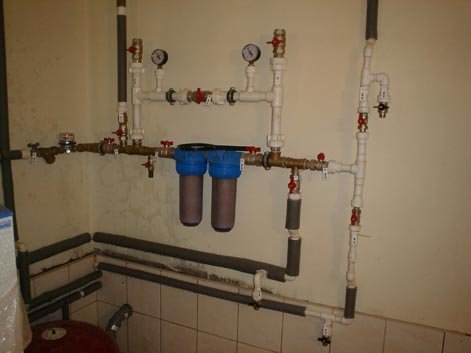

На фотографии показан узел ввода в дом сырой воды. Неочищенная
вода из общего поселкового водопровода поступает в дом через грязевой
фильтр и водосчетчик, расположенные на трубопроводе в левой части
снимка. Вода от резервного источника (колодец) поступает в дом, минуя
водосчетчик, по трубе, опускающейся сверху (также в левой части снимка).
Далее вода, чперез два последовательно смонтированных картриджных
фильтра (тонкость фильтрации 50 и 5 микрон соответстсвенно), расходится
на водоснабжение дома и на приготовление санитарной горячей воды.
Поверх фильтров смонтирован бай-пас вокруг них и резервные краны для
присоединения системы химводоподготовки. Два маномента показывают
перепад давления до и после фильтров, что позволяет оценить степень
загрязненности картриджей для определения момента их замены. Поверх
блока фильтров лежит ключ для замены картриджей.
Вся система собрана на кранах-американках, позволяющий
легко демонтировать и установить обратно любой из элементов узла ввода
в дом сырой воды. Сливные краны, расположенные в нижних точках системы
, позволяют сливать из нее всю воду без остатка, как для замены картриджей,
таки для полной консервации системы водоснабжения дома.
|
