| Распределительная гребенка теплых
полов |
|
|

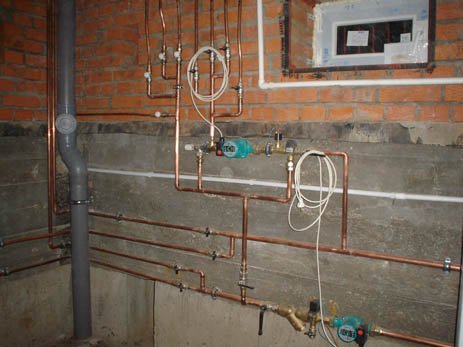

Представленная на снимке разводка рассчитана на четыре ветки
теплых полов.
Насос, расположенный в центре снимка,
забирает через расположенный справа от него термосмеситель воду из
системы отопления и гонит ее в расположенную выше гребенку.
Вода, обогрев теплые полы, возвращается
в насос через термостаты обратки (на снимке слева и чуть выше от насоса).
Термостат обратки - это очень интересный прибор. Напоминая своим внешним
видом обычный радиаторный термостат, он, в отличие от классического
термостата, "нюхает" своей головкой не воздух, а протекающую
сквозь него воду. Таким образом, если Вы выставили на термостате обратки
температуру 30 градусов, то он будет открыт все время, пока проходящая
через него вода не станет более 30 градусов. Как только температура
воды превысит 30 градусов, то есть ветка теплых полов достигнет заданной
температуры, термостат закроется и не даст ветке перегреться.
Оснащенные такими термостатами обратки
теплые полы никогда не обожгут Ваших ног.
В нижней части фотографии можно видеть
гребенку, распределяющую воду на 4 ветки отопления и на подогрев теплых
полов. Теплоноситель в гребенку подает циркуляционный насос с мокрым
ротором, оснащенный грязевым фильтром и защитой от сухого хода.
В качестве защиты от сухого хода мы используем
датчики минимального давления, которые разрывают цепь питания насоса
при падении давления в системе ниже 0,5 бара.
|
