Распределительный узел системы отопления, горячего и холодного водоснабжения, внутридомовых и уличных теплых полов
| Распределительный узел системы
отопления, горячего и холодного водоснабжения, внутридомовых
и уличных теплых полов |
|
|

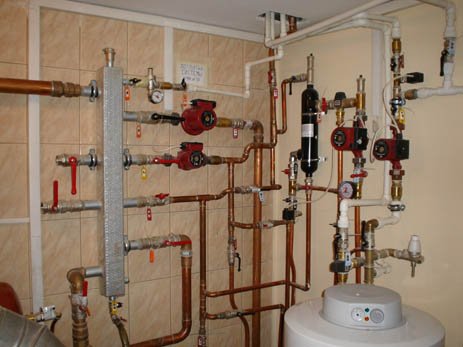

На фотографии представлен фрагмент котельной мощностью 280
Квт. Ясно видны гидравлический распределитель (стрелка), медные трубопроводы
системы отопления, полипропиленовые трубопроводы систем горячего и
холодного водоснабжения, насосы контуров отопления (слева на фотографии),
насос циркуляции горячего водоснабжения (на фотографии справа) и циркуляционный
насос уличных теплых полов (между правым насосом и теплообменником).
Теплоноситель от котлов подводится
к гидравлической стрелке сверху слева и отводится от стрелки обратно
к котлам слева снизу.
В правом нижнем
углу фотографии ясно видна верхняя часть наполного водоводяного бойлера
с обвязкой. В центральной части снимка располагается теплообменник
подогрева уличных теплых полов. |
