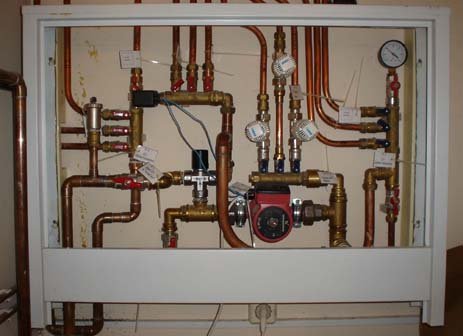

| Распределительный шкаф. Передняя
панель снята |
|
|
На фотографии показан распределительный шкая на четыре ветки
отопления и на три ветки теплых полов.
Центральное место занимает циркуляционный
насос теплых полов, расположенная слева выше от него прямая теплых
полов и справа ниже его обратка теплых полов с установленными на ней
термостатами обратки.
Вода, обогрев теплые полы, возвращается
в насос через термостаты обратки (на снимке слева и чуть выше от насоса).
Термостат обратки - это очень интересный прибор. Напоминая своим внешним
видом обычный радиаторный термостат, он, в отличие от классического
термостата, "нюхает" своей головкой не воздух, а протекающую
сквозь него воду. Таким образом, если Вы выставили на термостате обратки
температуру 30 градусов, то он будет открыт все время, пока проходящая
через него вода не станет более 30 градусов. Как только температура
воды превысит 30 градусов, то есть ветка теплых полов достигнет заданной
температуры, термостат закроется и не даст ветке перегреться.
Оснащенные такими термостатами обратки
теплые полы никогда не обожгут Ваших ног.
Вплотную к правой стороне шкафа расположена
гребенка прямой системы отопления, а вплотную к левой стороне шкафа
за автоматическим воздушником - обратная гребенка системы отопления.
|
