| Бойлер для
нагрева горячей воды
|
|
|

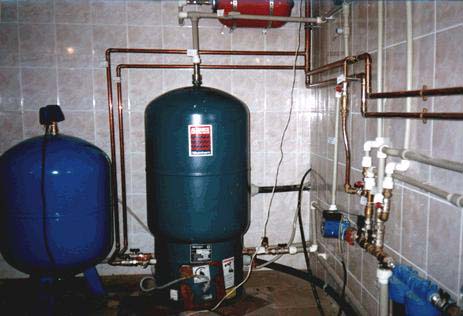

В центре фотографии вы можете видеть водоводяной бойлер (бойлер
косвенного нагрева).
Вода от системы отопления подается во
встроенный змеевик бойлера, нагревает санитарную воду внутри бойлера
и, охлажденная, возвращается обратно в котел. Ввод и вывод в бойлер
обогревающей воды исполнен медной трубой (на фотографии слева от бойлера).
Холодная вода вводится в правую нижнюю
часть бойлера по полипропропиленовой трубе. Нагревшись внутри бойлера,
она отводится через его верхнюю часть и, минуя расширительный бак
для горячей воды (на фото сверху), расходится по потребителям.
Кроме бойлера на фотографии ясно виден
бак-гидроаккумулятор холодной воды с реле, управляющим насосом в скважине
(слева от бойлера), и насос рециркуляции горячего водоснабжения (справа
от бойлера).
В правом нижнем углу фотографии видны
верхние части двух фильтров тонкой очистки холодной воды, а также
гребенка, распределяющая холодную воду на бойлер, на полив и на сантехприборы.
|
